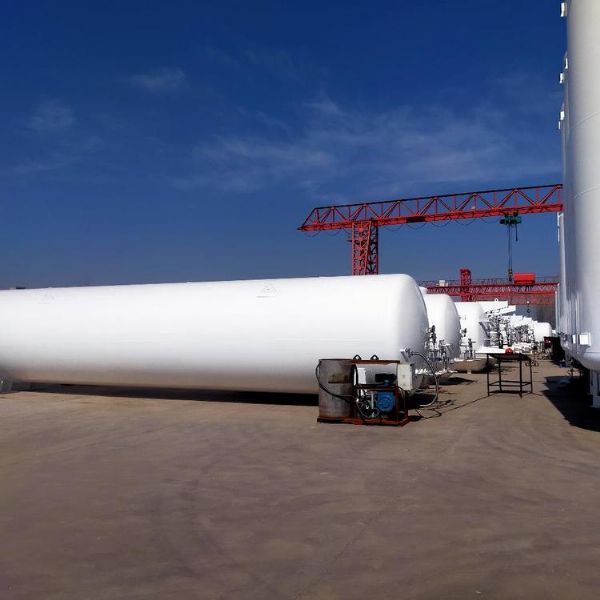

笑氣N2O低溫真空儲罐，結構為內外容器組成的雙層容器，為真空粉末絕熱型式，可分立式和臥式兩類，內容器材料選06Cr19Ni10，外容器材料可根據用戶地區不同選 Q235R/B，內、外容器夾層充填絕熱材料珠光砂并抽真空。

  貯存介質

工作溫度：-90°C

工作壓力2.16MPa(可根據客戶需求設計)

有效容積： 5m3 、 10m3 、 15m3 、 20m3 、 30m3 、 50m3，100 m3，150 m3，200 m3。非標型號可以訂制。

1、設備特點

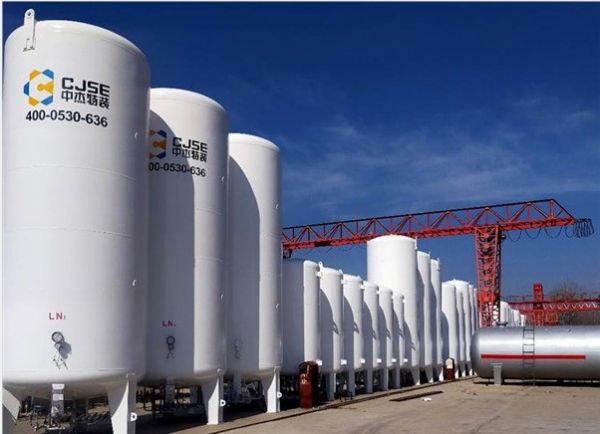

儲罐為立式、雙層圓筒真空粉末絕熱結構，內筒盛裝低溫液體，材料為SS30408，封頭選用標準橢圓型封頭，外筒面向大氣，材料為Q245R低合金鋼，內外筒之間采用八點支承結構。夾層厚度240mm，內外筒夾層中充滿保溫材料珠光砂絕熱材料并抽真空，內外層夾層壓力為壓力≤3Pa，出廠真空度優于國家標準，確保日蒸發率的指標；儲罐備有整套操作的閥門、儀表。通過這些閥門、儀表可實現液體的進出和壓力、液位的就地觀測。

2、性能及結構參數

儲罐由儲罐本體、儀表、管道、閥門等組成。儲罐采用上部及下部?jī)煞N進液方式，可根據實際情況自行選擇使用。

儲罐內膽設置了由雙安全閥的安全系統裝置。在正常使用狀態下，一套處于工作狀態，另一套處于備用狀態，若處于工作狀態的安全閥起跳，立即打開手動泄壓閥泄壓至儲罐的工作壓力以下，同時通過手動柄迅速將安全裝置切換至備用系統，從而有效地保證儲罐的安全性。本安全系統裝置由安全閥、防爆裝置、放空閥、三通球閥組成，不但減少了管路焊接，并且具有良好的防火及防靜電結構。另外，外殼上設置的安全泄放口都充分保證了整個設備的安全可靠性。低溫管線采用集中引出，便于操作與控制，且引出口處采用杜拉管結構，以適應低溫要求及減小管線由于熱脹冷縮引起的應力，確保儲罐的安全性。抽真空閥采用三道“O”形圈密封，有效地保證了夾層密封的可靠性，且采用全耐低溫鋼材制造、體積小巧。低溫液體儲罐頂部設計吊掛結構，以便于運輸及起吊、安裝。獨特的工藝人孔設計，確保內容器封閉時內部的清潔度。在低溫液體儲罐上采用真空隔離閥和真空規管組合式真空閥，便于儲罐夾層真空度的測量和維修，延長了儲罐的使用壽命，提高了儲罐的質量。低溫液體儲罐配有液位計和壓力表實現液位和壓力就地顯示。
